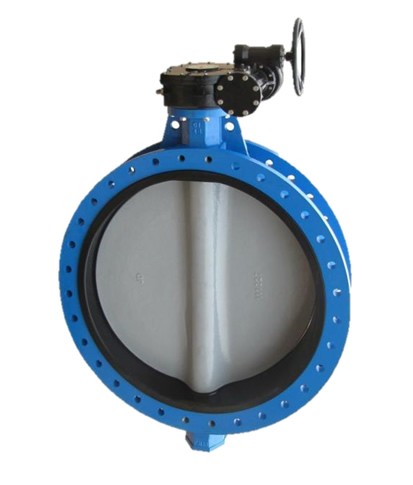

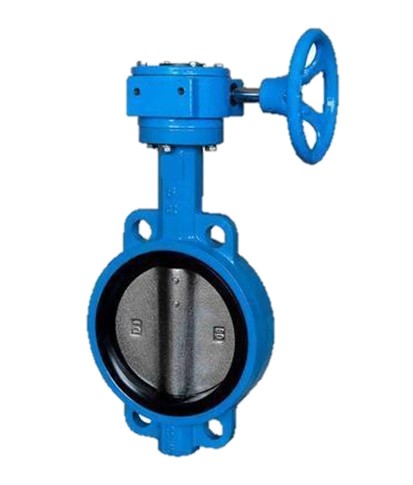

中線蝶閥
中線蝶閥通常用于溫度≤120℃，公稱壓力≤1 6MPa的電力、石油、食品、醫藥、化工、輕紡、造紙等給排水、氣體管道上作調節流量和截?cái)嗔黧w的作用。
主要用途
中線蝶閥通常用于溫度≤120℃，公稱壓力≤1.6MPa的電力、石油、食品、醫藥、化工、輕紡、造紙等給排水、氣體管道上作調節流量和截?cái)嗔黧w的作用。
產品特點
• 中線蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上；密封材料為橡膠、聚四氟乙烯等材料；
• 設計新穎、合理，結構獨特，重量輕，啟閉訊速；
• 蝶閥操作力矩小，操作方便，省力靈巧；
• 體積小，重量輕，安裝空間小，成本低，可以任何位置安裝，維修方便；
• 密封件可以更換，密封性能可靠達到雙向密封零泄漏；
• 閥門可采用對夾式或法蘭式連接；
• 驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。
主要設計規范
| 設計與制造 | 結構長度 | 接口連接尺寸 | 檢驗與試驗 | 壓力與溫度基準 |
| NB/T47044、 GB/T 12238 |
GB/T 12221 | GB/T9124.1、JB/T79、GB/T 17241.6 | GB/T13927 | NB/T47044、 GB/T 12224、 GB/T 17241.1 |
產品范圍
| 公稱壓力 | PN2.5、PN6、PN10、PN16 | |
| 公稱尺寸 | DN50～DN1200 | |
| 閥體材料 | WCB、HT250、HT300、QT400-15、QT450-10 | |
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～120℃ | |
| 適用介質 | 水、蒸汽、油品、空氣、煤氣、污水等 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
