專業從事高、中、低壓電站閥門的研發和制造

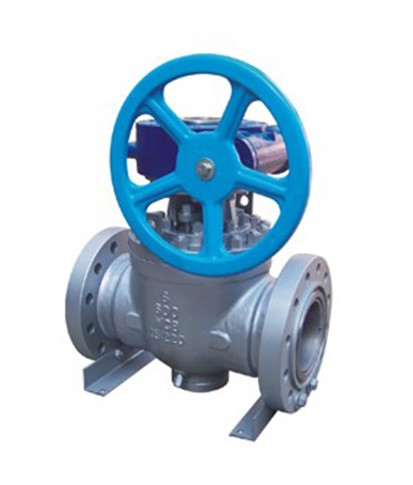

上裝式球閥
上裝式球閥在管線上拆卸簡單迅速，維修方便快捷。選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸等多種介質。
主要用途
上裝式球閥在管線上拆卸簡單迅速，維修方便快捷。選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸等多種介質。廣泛應用于火力發電、石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。
產品特點
• 上裝式球閥在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件，拆卸簡單迅速，維修方便快捷；
• 超精球面研磨，光潔如鏡，耐磨耐蝕，有效降低啟閉力矩，延長使用壽命；
• 閥桿采用內裝結構，提高閥門操作的安全性；
• 具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質，確保系統安全；
• 閥門一般采用法蘭連接，也可采用對焊連接；
• 驅動方式為蝸輪蝸桿傳動、手動、氣動或電動等。
主要設計規范
| 設計與制造 | 結構長度 | 法蘭連接尺寸 | 檢驗與試驗 | 壓力與溫度基準 |
| GB/T 12224 | GB/T 12221 | GB/T9124.1、GB/T9124.2 JB/T79 | GB/T 26480 | GB/T 12224 |
| NB/T47044 | GB/T 12221 | NB/T47044 | NB/T47044 | |
| ASME B16.34 | ASME B16.10 | ASME B16.5、HG/T20615 | ASME B16.34 | ASME B16.34 |
產品范圍
| 公稱壓力 | PN16～PN420（Class150—Class2500） | |
| 公稱尺寸 | DN80～DN1200（NPS 3～NPS 48） | |
| 閥體材料 | 鑄造：WCB、CF8、CF3、CF8M、CF3M 鍛造：A105、304、304L、316、316L |
|
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～570℃ | |
| 適用介質 | 水、蒸汽、油品、弱腐蝕性介質等 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
